Tříčipová kamera JAI tentokrát pro gigabitový ethernet

19.10.2011 |

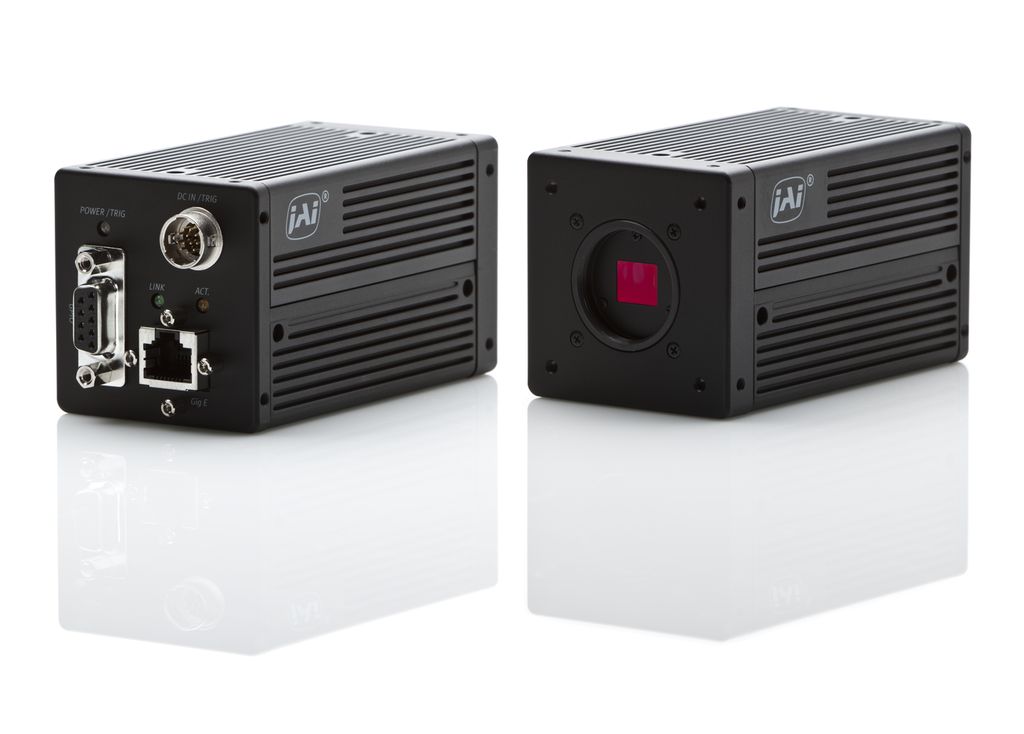

Světový výrobce kamer nejen pro strojové vidění, firma JAI, uvádí na trh gigabitovou variantu tříčipové RGB kamery AT-200GE. Princip funkce kamery je založen na technologii separace přicházejících paprsků na tři oddělené kanály R, G, B pomocí optického hranolu s dichronickými vrstvami. Obraz je snímán třemi přesně srovnanými CCD snímači. Výsledkem je obraz v plném rozlišení s pravými barvami v každém pixelu! I s nižším fyzickým rozlišením senzorů tak dosáhnete vyššího rozlišení výsledného obrazu než u jednočipových kamer.



Barevná věrnost

3CCD kamery už z principu poskytují lepší barvy než jednočipové kamery s Bayerovou maskou. Toto je ještě podpořeno preciznějším oddělením jednotlivých kanálů filtrovými vrstvami. Na obrázku lze vidět spektrální odezvu kamery JAI AT-200GE ve srovnání s typickým senzorem s Bayerovou maskou.

Obr. 1: Spektrální odezva jednočipového senzoru (vlevo) a 3CCD kamery (vpravo)

Obr. 2: Snímek z 5 megapixelové kamery (vlevo) a 3CCD 2 megapixelové kamery (vpravo)



Nastavení barevného prostoru

Nastavení vyvážení barev lze provést buď rozdílným nastavením zesílení A/D převodníku anebo expozičního času zvlášť pro jednotlivé kanály RGB. Ve druhém případě se výrazně redukuje šum snímače. Kamera JAI AT-200GE také obsahuje speciální obvod, který zajišťuje přesnou kalibraci barev pro tiskárny a profesionální monitory. Je také možné využít přednastavené hodnoty pro barevné prostory sRGB nebo Adobe RGB.



Cílové aplikace

Kamery jsou určeny pro použití při kontrole kvality tisku, v medicínských aplikacích, kde je požadavek přesného zobrazení barev, při kontrole polovodičových vrstev nebo při inspekci plochých obrazovek.



Parametry kamery JAI AT-200GE/CL

  • 3x 1/1.8" CCD Progressive Scan
  • Rozlišení 1624 x 1236 @ 15.4 fps (20 fps Camera Link)
  • Citlivost: 0.62 Lux, SNR > 50 dB
  • Komunikace: GigE Vision nebo Camera Link
  • Výstupní formát: 24/32bitů RGB
  • Rozměry: 55 x 55 x 98.3 mm
