Filtry

Filtry pro telecentrické objektivyFiltry pro telecentrické objektivy

Použití pásmového filtru je vhodné například v případech, kdy je nutné zvýšit přesnost zobrazení omezením spektra na úzké pásmo vlnových délek, nebo je třeba odfiltrovat okolní světlo.

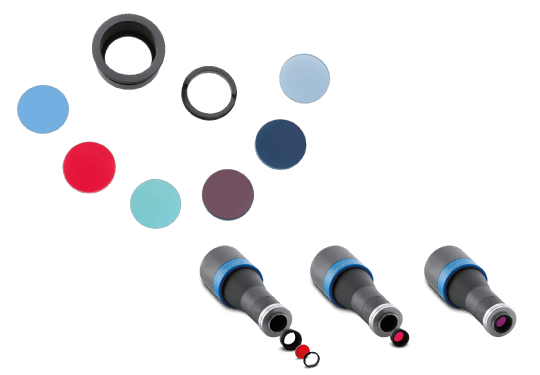

Optické filtry se běžně montují před objektiv. Vzhledem ke značné velikosti telecentrického objektivu, který vždy musí mít větší průměr, než snímaný objekt, se filtry montují do prostoru mezi senzor kamery a první čočku objektivu. V podstatě dovnitř závitu C-mount telecentrického objektivu.

Tyto filtry jsou kompatibilní pouze s telecentrickými objektivy se závitem C-mount.

Distanční kroužkyPrůměr filtru musí být vždy 17.5 mm, tloušťka max. 4 mm. Filtr je v závitu přidržován adaptérem TC-FILTER. Protože však přítomnost filtru ovlivňuje nominální pracovní vzdálenost, musí být hloubka zanoření objektivu do kamery (čili vzdálenost prvního optického členu od senzoru) nastavena pomocí distančních kroužků. Celková tloušťka použitých krouzků je obvykle asi 1/3 tloušťky filtru.



Přehled filtrů pro telecentrické objektivy

Název Popis Kompatibilní produkt E-shop
TCFILTER Adaptér pro uchycení filtru v TC objektivu TC12yy, TC23yy
COBP470D17.5 Modrý (470 nm) Bandpass filtr, 17.5 mm /B LED
COBP525D17.5 Zelený (525 nm) Bandpass filtr, 17.5 mm /G LED
COBP635D17.5 Červený (635 nm) Bandpass filtr, 17.5 mm /R LED
COBP850D17.5 IR (850 nm) Bandpass filtr, 17.5 mm /IR850 LED
COBP880D17.5 IR (880 nm) Bandpass filtr, 17.5 mm /IR890 LED
COLP920D17.5 IR (920 nm) LongPass filtr, 17.5 mm /IR940 LED
COPR032D17.5 Polarizační filtr, 17.5 mm
