Kompaktní SWIR kamera s extrémně krátkým integračním časem 80 ns

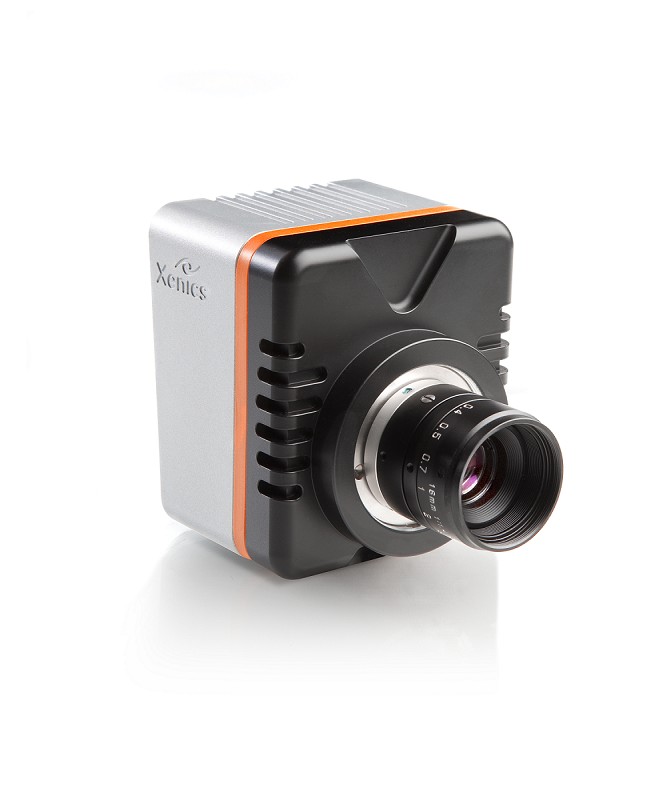

Infra kamera Bobcat-1.7-320 používá nechlazený detektor InGaAs s rozlišením 320 x 256 pixelů a roztečí pixelů 20 µm. Senzor je citlivý v NIR/SWIR pásmu vlnových délek 900 - 1700 nm. Volitelně lze citlivost prodloužit do viditelné oblasti 400 - 1700 nm.
K počítači se kamera připojuje přes ethernet nebo Camera Link. Kameru je možno dodat také s analogovým výstupem PAL nebo NTSC. Infračervená kamera Bobcat obsahuje procesor DSP pro rychlé předzpracování obrazu přímo v kameře.
Hlavní přednosti kamery:
- Integrační čas 80 ns - 1 ms
- InGaAs senzor pro oblast SWIR
- Real-time úprava obrazu v kameře
- Bez termo elektrického chlazení, velmi nízká spotřeba
- Kompaktní housing
- Ethernet, volitelně Camera Link, PAL/NTSC
Kamera může pracovat buď ve volnoběžném režimu, nebo je možné ji synchronizovat externím signálem přes digitální vstup.
Parametry detektoru
| Parametr | |
| Typ detektoru | InGaAs |
| Spektrální rozsah | 0.9 - 1.74 µm |
| Rozlišení | 320 x 256 |
| Rozteč mezi pixely | 20 µm |
| Chlazení | bez chlazení |
| Dynamický rozsah | 60 dB |
| Doba expozice | 80 ns - 1 ms |
| Procento funkčních pixelů | > 99 % |
Parametry kamery
| Typ kamery | Bobcat-1.7-320 |
| Zobrazovací výkon | |
| Frekvence snímání | 28 Hz |
| SNR | |
| Rozlišení A/D převodníku | 14 bitů |
| Komunikace a I/O | |
| Analogový výstup obrazu | - |
| Řízení kamery | Ethernet nebo Camera Link (volitelně) |
| Digitální výstup obrazu | Ethernet nebo Camera Link (volitelně) |
| Trigger I/O | 1x Dig. výstup |
| Ostatní parametry | |
| Napájení | 12 VDC, 4.5 W, napájecí zdroj je součástí dodávky |
| Teplota prostředí | 0 - 50 °C |
| Rozměry | 58 x 62 x 72 mm |
| Hmotnost kamery | 380 g (bez objektivu) |
| Objektiv | |
| Připojení objektivu | C-mount |
| Objektiv (součástí dodávky) | 16 mm / F1.4 |
| Software | |
| Software který je dodáván s kamerou |
Xeneth Basic |
| Volitelný software (nutno dokoupit) | Xeneth Advanced, Xeneth SDK |
Aplikace
- R&D s velmi krátkým expozičním časem
- aplikace se synchronizací pulzního laseru
- zobrazení horkých pohybujících se předmětů
- real-time kontrola kvality výrobků v průběhu výroby
- nedestruktivní testování
- inspekce polovodičů
a mnoho dalších...
Software
Xeneth Basic
Základní aplikace pro nastavení a zprovoznění kamery. Poskytuje tyto funkce:
- Nastavení parametrů kamery
- Živý náhled z kamery
- Ukládání záznamu z kamery i jednotlivých obrázků
- Histogram
- Čárové profily, bodová měření, časové profily
Xeneth Advanced
Rozšiřuje vlastnosti programu Xeneth Basic o tyto možnosti:
- Black hot / White hot
- Barevné palety
- Průměrování obrazů
- Automatické/manuální řízení zesílení
- Obrazové filtry
Xeneth SDK
Obsahuje API pro vývoj vlastních aplikací.
- C, C++, C#, VB.NET, Visual Basic, Delphi, LabVIEW
- Windows, Linux
- Ukázkové příklady
