Bilaterální telecentrické objektivy

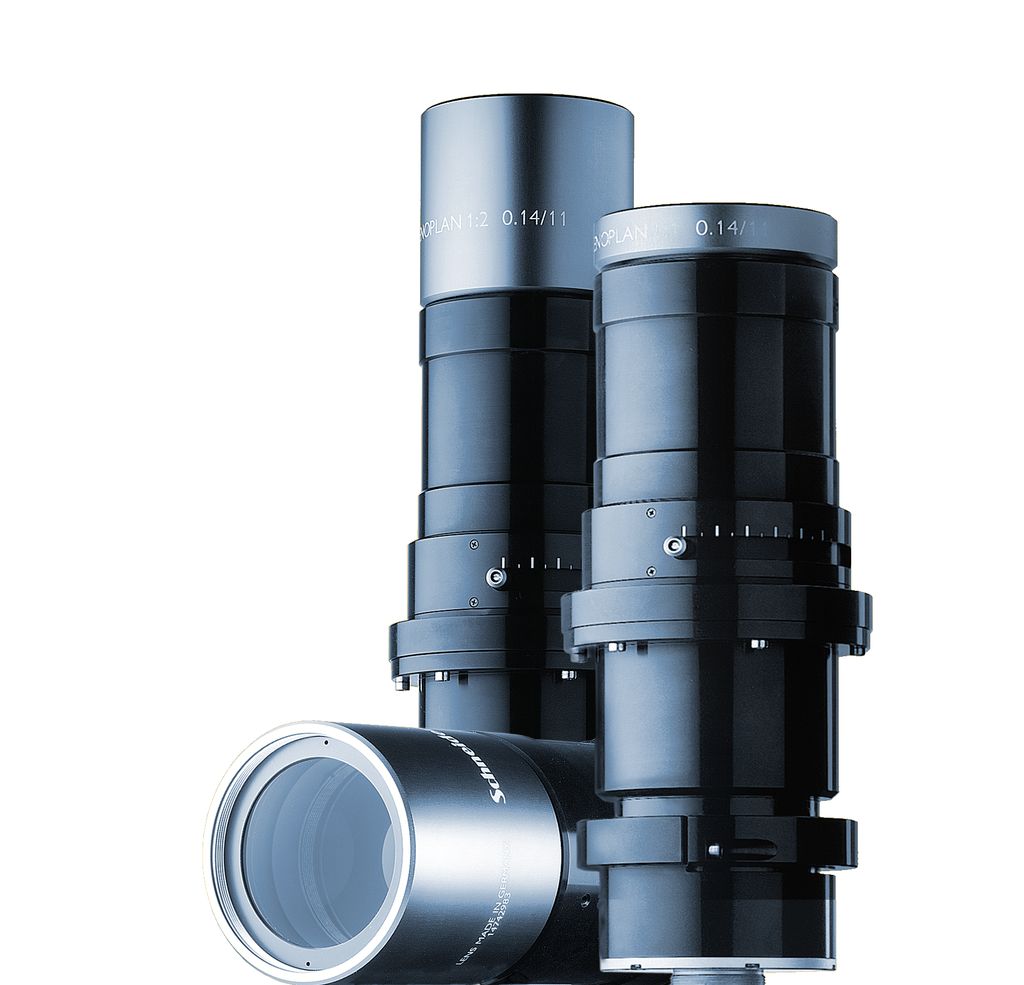

Bilaterální telecentrické objektivy Bilaterální telecentrické objektivy firmy Schneider Kreuznach jsou vhodné pro přesná měření rozměrů a tvarů. Zaostření a tím i pracovní vzdálenost objektivů může být měněna bez vlivu na zvětšení. Díky nízkému clonovému číslu mají tyto objektivy velkou světelnost.

Hlavní vlastností telecentrických objektivů je konstantní zvětšení, nezávislé na pracovní vzdálenosti. Výsledkem je eliminace perspektivy pozorovatele (kamery). Zjednodušeně řečeno, telecentrický objektiv zobrazuje objekty stejně velké nezávisle na vzdálenosti od objektivu.

Objektivy mají závit C-mount.



Přehled objektivů:

Název Clona Pracovní vzdálenost Velikost senzoru Zorné pole pro senzor 1/2" Zorné pole pro senzor 2/3"
Xenoplan 1:1 0.14 47 +/- 3 mm 2/3" 6.4 x 4.8 mm 8.8 x 6.6 mm
Xenoplan 1:2 0.14 195 +/- 12 mm 2/3" 12.8 x 9.6 mm 17.6 x 13.2 mm
Xenoplan 1:3 0.14 161 +/- 27 mm 2/3" 19.2 x 14.4 mm 26.4 x 19.8 mm
Xenoplan 1:4 0.13 176 +/- 48 mm 2/3" 25.6 x 19.2 mm 35.2 x 26.4 mm
Xenoplan 1:5 0.13 269 +/- 75 mm 2/3" 32.0 x 24.0 mm 44.0 x 33.0 mm



Bilaterální telecentricita

Běžné telecentrické objektivy mají telecentricitu pouze na straně snímaného objektu. Bilaterální telecentrické objektivy (někdy označované jako bi-telecentrické) jsou telecentrické i na straně senzoru. Výsledkem je přesnější zobrazení i v rozích zorného pole.

Telecentrický objektiv typický

Obr. 1: Typický telecentrický objektiv

Telecentrický objektiv bilaterální

Obr. 2: Bi-telecentrický objektiv
