Bitelecentrické systémy

Bitelecentrické systémyTCCAGE je integrovaný opto-mechanický systém navržen tak, aby plně kontroloval a měřil části ze všech stran bez nutnosti otáčení.

Čtyři ortonormální pohledy na objekt jsou poskytovány telecentrickým objektivem pomocí řady zrcadel. Optická dráha je navržena tak, aby úhel posunutí mezi pohledy byl přesně o 90°. Tento optický vzhled zajišťuje kompletní pokrytí pláště objektu.











Klíčové vlastnosti

90° boční zobrazování:
Kontrola dlouhých a tenkých předmětů
Vestavěné osvětlení
Vhodné pro měření

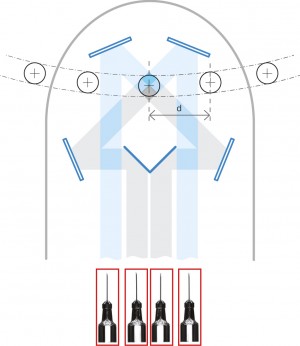

Princip snímání a nasnímaný obraz



Přehled produktů:

TypVelikost senzoruCTF @ 50 lp/mm (%)ManuálE-shop
TCCAGE120481/2"> 40PDF
TCCAGE230482/3"> 40PDF
TCCAGE120961/2"> 40PDF
TCCAGE230962/3"> 40PDF
