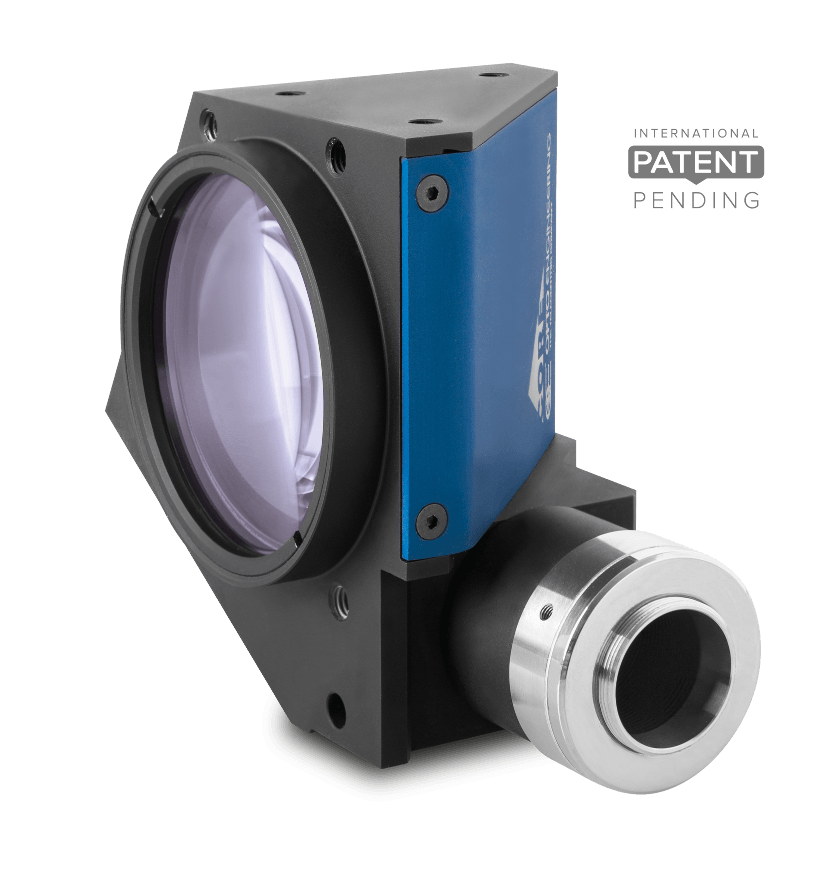

Bi-Telecentrické objektivy TC CORE firmy Opto Engineering jsou klíčovou komponentou pro velmi přesná měření rozměrů bezkontaktně pomocí kamery.
Precizní optika, přesná měření, kompaktní rozměry
Nová řada objektivů TC CORE poskytuje velmi vysoké optické výkony a zároveň je až o 70% menší, než ostatní oboustranné telecentrické objektivy na trhu, což umožňuje výrazně zmenšit systém pro snímání.
Jedinečný tvar byl výslovně vyvinut pro maximální montážní flexibilitu.
Objektivy TC CORE mohou být namontovány v různých směrech, což umožňuje snížit náklady na systém a mohou tak být snadno namontovány i na velmi kompaktní stroje s prostorovým omezením.
TC CORE bi-telecentrické objektivy mohou být také spojeny s novými ultra kompaktními telecentrickými osvětlovači LTCLHP CORE za účelem stavby super malého, ale velice přesného systému měření.
Klíčové výhody
Výborné optické výkony
Bi-telecentrické objektivy TC CORE poskytují vynikající optické výkony jako v ostatní srovnatelné Opto Engineering bi-telecentrické objektivy
Extrémně kompaktní
Objektivy TC CORE jsou až o 70 % menší, než ostatní telecentrické objektivy na trhu
Navrženo pro flexibilitu a chytrou integraci
Objektivy TC CORE integrují nastavení fáze kamery a mohou být namontovány na více stran s nebo bez svorek, což umožňuje snížit náklady
Šetří Vám peníze
Systémová integrace objektivů TC CORE zabírá mnohem méně místa, což má za následek nižší náklady na výrobu, přepravu a skladování
 |
Přehled Bi-Telecentrických objektivů TC CORE
| Název | Zvět šení |
Zorné pole 1/3" (4.8 x 3.6) (mm x mm) |
Zorné pole 1/2.5" (5.7 x 4.28) (mm x mm) |
Zorné pole 1/2" (6.4 x 4.8) (mm x mm) |
Zorné pole 1/1.8" (7.13 x 5.37) (mm x mm) |
Zorné pole 2/3" (8.45 x 7.07) (mm x mm) |
WD (mm) |
DOF (mm) |
|
| TCCR12048 | 0.134 | 35.9 x 26.9 | 42.5 x 31.9 | 47.8 x 35.9 | 53.3 x 40.1 | O = 52.8 | 132.9 | 37 | |
| TCCR23048 | 0.184 | 26.1 x 19.6 | 31.0 x 23.3 | 34.8 x 26.1 | 38.8 x 29.2 | 46.0 x 38.4 | 132.9 | 20 | |
| TCCR12056 | 0.114 | 42.0 x 31.5 | 49.9 x 37.4 | 56.0 x 42.0 | 62.3 x 46.9 | O = 61.8 | 157.8 | 51 | |
| TCCR23056 | 0.157 | 30.6 x 22.9 | 36.3 x 27.2 | 40.7 x 30.6 | 45.4 x 34.2 | 53.8 x 45.0 | 157.8 | 27 | |
| TCCR12064 | 0.100 | 48.0 x 36.0 | 57.0 x 42.7 | 64.0 x 48.0 | 71.2 x 53.6 | O = 70.6 | 181.8 | 67 | |
| TCCR23064 | 0.138 | 34.9 x 26.2 | 41.5 x 31.1 | 46.6 x 34.9 | 51.9 x 39.0 | 61.4 x 51.4 | 181.8 | 35 | |
| TCCR12080 | 0.080 | 59.8 x 44.8 | 71.0 x 53.2 | 79.7 x 59.8 | 88.7 x 66.8 | O = 88.0 | 226.7 | 104 | |
| TCCR23080 | 0.110 | 43.5 x 32.6 | 51.7 x 38.8 | 58.0 x 43.5 | 64.6 x 48.7 | 76.5 x 64.0 | 226.7 | 55 | |
| TCCR12096 | 0.068 | 70.6 x 52.9 | 83.8 x 62.9 | 94.1 x 70.6 | 104.8 x 78.9 | O = 103.9 | 278.6 | 145 | |
| TCCR23096 | 0.093 | 51.4 x 38.5 | 61.0 x 45.8 | 68.5 x 51.4 | 76.3 x 57.5 | 90.4 x 75.6 | 278.6 | 77 |
Poznámky:
Typ závitu: C-mount
WD - Pracovní vzdálenost - vzdálenost mezi přední částí objektivu a sledovaným předmětem. Pro dosažení maximálního rozlišení a minimálního zkreslení by měla být skutečná vzdálenost v rozmezí +/- 3 % od udávané pracovní vzdálenosti.
DOF - Hloubka ostrosti (Depth Of Field) - orientační hodnota, určuje rozmezí, ve kterém je objekt ještě zobrazován ostře. Udávaná hodnota platí pro čip s roztečí pixelů cca 5,5 mikrometrů. Skutečná hodnota závisí na rozteči pixelů na kameře a námi stanovené toleranci.
Délka - Udává se délka objektivu bez závitu C-mount.
Přejít do e-shopu Položit dotaz
| Odkazy a dokumenty ke stažení | |
|---|---|
 |
Brožura - Telecentrické objektivy |
 |
|
|
Hloubka ostrosti a chyba telecentricity v přehledné tabulce |
|
Základy telecentrických objektivů Přehledný tutoriál o principu a vlastnostech telecentrického objektivu |
 |
Kouzlo telecentrických objektivů Článek shrnuje základní principy a výhody telecentrických objektivů. |
|
|
