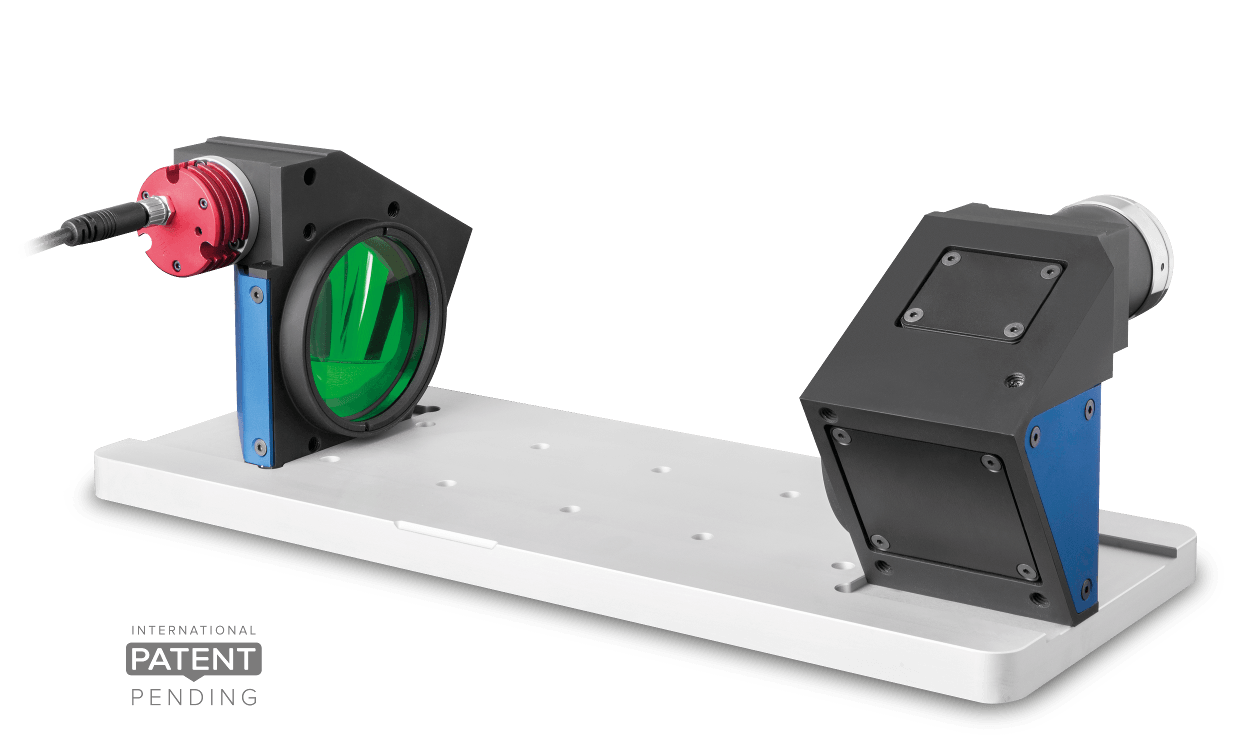

Sestavy CORE - optické lavice

Sestavy - optické laviceŘady TCBENCH CORE jsou kompletní optické systémy, které nabízejí vynikající výkony, potřebné pro velmi náročné měřicí aplikace v kompaktním sestavení.



Precizní mechanika

Pro usnadnění instalace a použití a telecentrické soustavy nabízí Opto Engineering již smontované optické lavice. Cena optické lavice je přitom nižší, než je součet cen jednotlivých komponent.



Každá sada obsahuje:



Odkaz na YouTube

Představení nové řady CORE



Přehled typů optických lavic řady CORE

Název Zvětšení Zorné pole
1/3”
4.8 x 3.6
Zorné pole
1/2.5”
5.70 x 4.28
Zorné pole
1/2”
6.4 x 4.8
Zorné pole
1/1.8”
7.13 x 5.37
Zorné pole
2/3” - 5 MP
8.45 x 7.07
WD DOF
TCCRBENCH048 0.184 26.1 x 19.6 31.0 x 23.3 34.8 x 26.1 38.8 x 29.2 46.0 x 38.4 132.9 24
TCCRBENCH056 0.157 30.6 x 22.9 36.3 x 27.2 40.7 x 30.6 45.4 x 34.2 53.8 x 45.0 157.8 33
TCCRBENCH064 0.138 34.9 x 26.2 41.5 x 31.1 46.6 x 34.9 51.9 x 39.1 61.4 x 51.4 181.8 43
TCCRBENCH080 0.110 43.5 x 32.6 51.7 x 38.8 58.0 x 43.5 64.6 x 48.7 76.5 x 64.0 226.7 67
TCCRBENCH096 0.093 51.4 x 38.5 61.0 x 45.8 68.5 x 51.4 76.3 x 57.5 90.4 x 75.6 278.6 94



Přejít do e-shopu Položit dotaz
